鋼筋混凝土結構柱(牆)施工時不進行拉結筋或其埋件的預埋,在填充牆砌體砌築前采用“植筋法”進行拉結筋的後植入(錨固)施工,在牆體拉結筋位置鑽孔、注膠並植入拉結筋,利用化學錨固膠作為拉結筋與柱(牆)混凝土的粘合劑,保證拉結筋與柱(牆)混凝土的可靠粘接,從而減輕對原結構構件的損傷,並保證拉結筋根據砌塊模數確定的正確位置。使設計(或構造)拉結筋與原結構柱(牆)混凝土的粘拉強度達到設計(或規範)要求,拉結筋上的拉力通過化學粘拉劑向混凝土柱(牆)中傳遞。
1.工藝流程。彈線定位→鑽孔→清孔→配膠→注膠→植筋→檢查驗收
2.施工操作要點。鋼筋混凝土結構施工完畢後,在填充牆砌體施工前,進行拉結筋的施工。“植筋法”施工拉結筋主要工藝如下。
(1)彈線定位。對照施工圖,在填充牆與柱或牆想連接的結構表麵,按設計或構造要求在設置拉結筋的位置,沿高度方向進行彈線,先彈豎線,再彈橫線,橫豎線相交部位,即為拉結筋的鑽孔位置。
(2)鑽孔。根據彈出的鑽孔位置,用衝擊鑽鑽孔,孔深和孔徑按設計要求確定。如設計無要求時,孔深按≥15d考慮,一般采用100mm,孔徑按d+2～4mm控製,一般采用10mm。鑽孔時要使用衝擊鑽垂直於結構表麵均勻鑽入,以便控製鑽孔的垂直。孔深用衝擊鑽上頂杆控製,如鑽孔時遇到柱(牆)主筋,可把鑽孔位置水平平移一個鋼筋直徑的位置,重新鑽入,原鑽出的未成型廢孔用1:1水泥砂漿筋鑽孔位置有可能重合,則需根據砌塊模數適當調整箍筋或混凝土牆體水平筋,根據灰縫大小適當調整鑽孔位置,廢孔仍采用前麵所述方法進行處理。
(3)清孔。鑽孔完成一個結構麵後,可進行清孔操作。清孔的目的是要吹清內粉塵,采用專用毛刷和吹風機(橡皮氣囊、手推式氣筒或手動、電動吹風機)配合進行。清孔時用“四吹三刷”法,即先吹清孔浮塵,然後用專用毛刷清刷孔壁,清刷時毛刷在孔內抽拉轉動,如此反複吹刷,清理幹淨孔內無法達到設計的粘結強度,影響拉結質量,所以在清孔時嚴禁用水衝刷;當前市場上也有一些植筋膠產品不怕水,如“施邦建築加強型植筋膠”,植筋孔內潮濕、有水不妨礙施工,使用這類植筋膠可以用水輔助清孔,是否可用水輔助清孔,可參照選用產品的使用說明書靈活掌握。
(4)配膠。如果植筋膠是雙組份的液體膠,則需進行現場配膠。配膠前要進行植筋準備工作的檢查,保證鑽孔、清孔工作已完成一個施工段,並已組織驗收,做好隱蔽工程驗收記錄,同時拉結鋼筋已準備就緒,達到植筋操作準備工作要求。配膠要根據所劃分的施工段用量進行配製。配膠比例可按選用的植筋說明書進行配製,並在說明書規定時間內用完。
(5)注膠。根據產品說明書確定具體方法。一般液體狀膠可用手持式自動壓力灌漿器進行注膠操作。拉動拉杆,將配好的植筋膠拌合物吸入內囊,注膠時要注意排除鑽孔內的空氣,將注膠咀伸入鑽好的植筋孔中約8cm左右,推動拉杆使膠料注入孔內,邊推拉杆邊向孔外拔灌漿器,直至灌漿器注膠咀抽出至離孔口1/3孔深(約3cm左右)時方可停止注膠,以植入拉結筋後膠液略有被擠出為度。一次配好的植筋膠拌合物注膠完成後,應把套筒、彈簧、拉杆用丙酮清洗幹淨,以利再用。

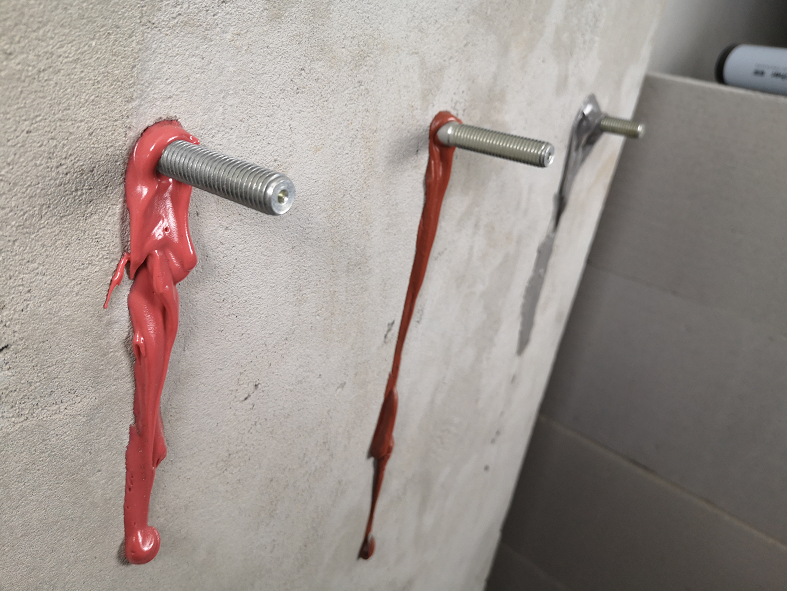

(6)植筋。植筋應在注膠完成後立即進行。為保證膠體飽滿,注膠完成後緩緩插入植筋孔。操作時要邊插入邊沿一定方向轉動多次,以使植筋膠與拉結筋和混凝土孔壁表麵粘結密實。拉結筋在植筋施工前應徹底清除表麵附著物、浮鏽和油汙。拉結筋要插入孔道最深入,常溫下保證24h不擾動(時間按植筋膠說明書控製),達到要求後方可進行填充牆體砌築施工。
(7)檢查驗收。按植筋膠說明書介紹的產品凝膠時間和固化時間,一般15分種和1小時,植筋到位後,凝膠前要派專人現場看護施工完的拉結筋,嚴防碰撞;膠體完全固化後方可進行拉拔試驗。采用非破壞性檢驗,試驗值達到設計要求後卸荷。植筋過程完成後,專業工長要對所有拉結筋進行檢查,檢查合格填寫鋼筋隱蔽驗收記錄表和檢驗批驗收記錄表,然後請專業質檢員進行驗收核定,核定無誤後報請現場監理工程師進行驗收,並在鋼筋隱蔽驗收記錄表和檢驗批驗收記錄
